蓄电池连接线，用铜排好还是用软电缆好？

前几天有个做机房安装的朋友打电话过来，说他们有一组蓄电池的连接线发热，红外测温显示接头位置的温度飙到了近九十度，绝缘层已经开始发软变形。他问我是不是该把软电缆换成铜排，铜排散热好、载流量大，是不是就更安全一些。

我让他先把电池组断电，再拍几张连接处的细节照片发过来。结果照片没等来，他说已经找到问题了，问题的根本原因不在电缆本身，而是有一处接线端子漏掉了，没有二次压紧，接触电阻过大才导致发热。我有些哭笑不得，但也表示理解，因为在安装现场什么样的情况都能遇到，接触的越多，就越不会感觉奇怪。

比如好多年前的一个安装现场，安装人员只懂得常规的安装经验，安装好后，UPS电源一开机就直接炸机，这时候如果是有经验的技术人员，肯定要先排查原因，结果那个兄弟根本不知道问题出在哪，就强制开机又造成了二次炸机，这次是冒烟的那种，他不敢动了，只能通知公司领导，公司那边又紧急调用人员和另一台主机救场。

不错，我就是那个被紧急调用的人员，到了之后，因为现场情况不明，只能从头开始测量和排除，最终找到了一个房间内的负载线存在短路，这才是导致UPS电源炸机的原因之一，为什么是之一呢，因为UPS电源基本上都有短路保护功能，**次并非实际意义上的炸机，只是保护性关机，但那个兄弟强制二次开机，并且冒烟了，才是炸机的主要原因，但凡细心一点也不至于出现这种事情。

有的现场环境复杂，安装师傅也是人，很多时候也看工作状态的，难免有所遗漏，能理解但绝对不支持，只能说在安装过程中，没有做到二次三次核验，这是非常危险的，就像十多年前我跟着的一个老师傅，一个愣神的功夫，电池接错了，连接线搭在电池端子上的瞬间，可以眼看着那个铅端子就像雪糕一样软了化了塌了，那个老师傅也住了好久的院，从那之后就转行了。

说到这里，话题有点飘了，主要也是触景生情，希望兄弟们都能谅解，虽然嘴上说着可以理解，但面对这种很简单的失误，真的很让人气愤，每个人身后代表的都是一个家庭，平安才是永恒的主题！

言归正传，遇到我那个朋友的情况，就算换成铜排如果不解决端子压接的问题，该发热照样还是发热。但话说回来，铜排和软电缆确实各有各的适用场景，选错了不光浪费钱，还可能留下安全隐患。还是那句话，只要咱们搞清楚了它们各自的优劣和适用条件，选型就不用纠结了。

一、铜排的优势和短板

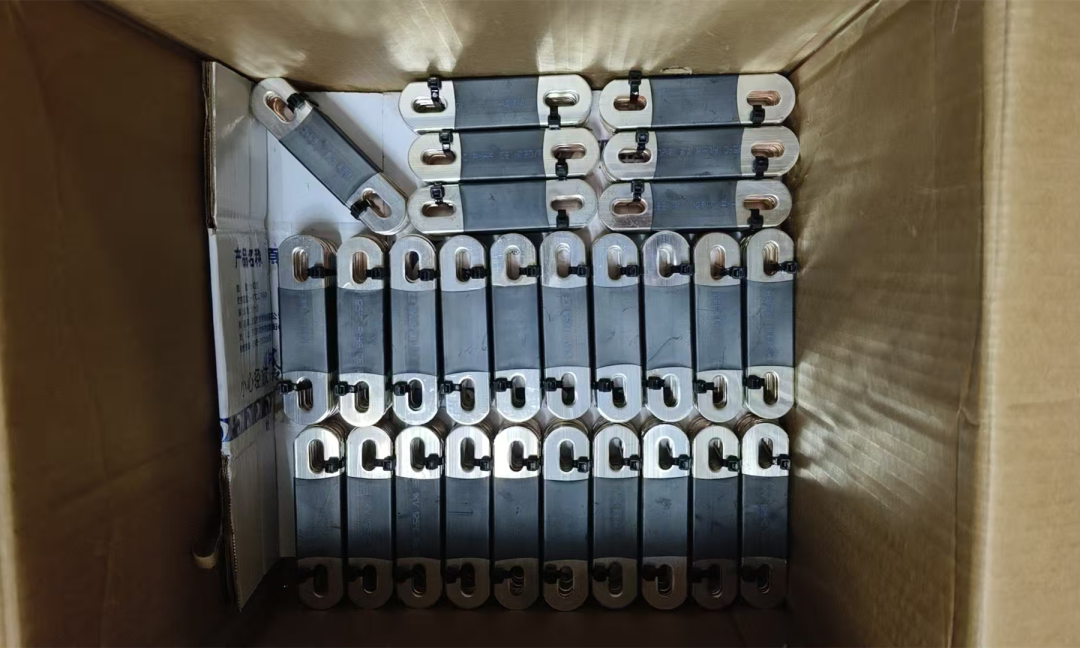

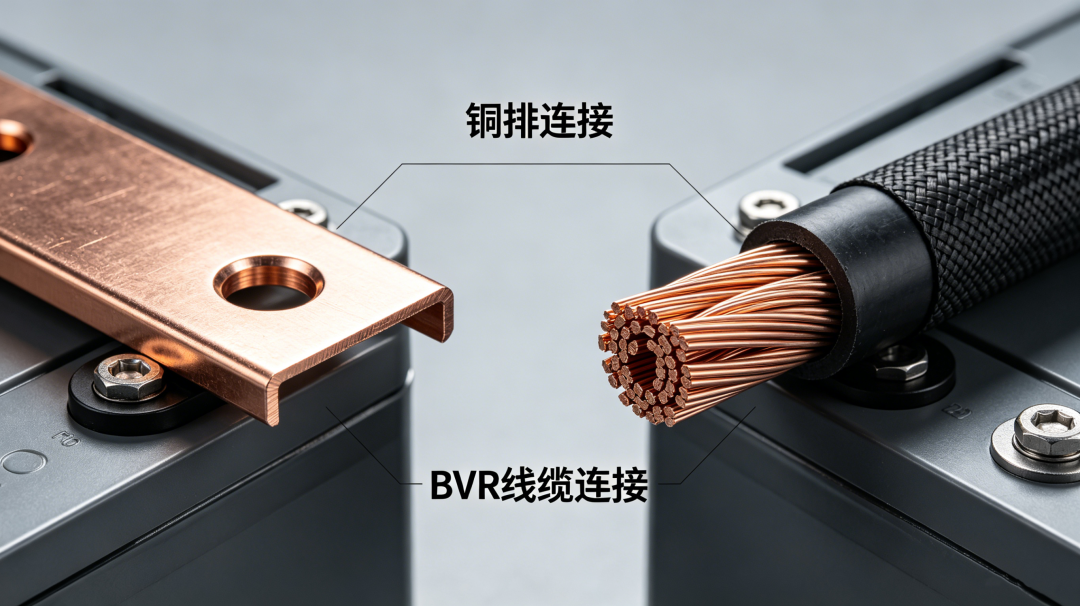

铜排在咱们行业里算是“硬连接”的代表，通常是用紫铜排裁切成一定长度，两端打孔，通过螺栓直接固定在蓄电池极柱或设备接线端子上。

它**的优势有两个。

**个是散热好。铜排截面积大、表面积也大，裸露在空气中散热快，即使通过大电流也不会像细电缆那样，产生热量堆积。特别是在持续大电流放电的场合，这个优势就非常明显了。

第二个是结构规整美观。电池柜里用铜排连接，横平竖直，布线整洁，巡检时一眼就能看清楚每一路连接的状态。

但铜排的短板也很明显。它太硬了，几乎没有任何伸缩余量。蓄电池在充放电过程中内部温度会变化，极柱和连接件会轻微膨胀或者收缩。铜排硬碰硬连接，冷热交替次数多了，螺栓接合面可能在不知不觉中松动，导致接触电阻增大，反而更容易发热。而且铜排对安装精度要求高，铜排上的孔距和电池极柱的间距必须对得严丝合缝，偏一点就可能产生作用力，把电池极柱慢慢往外拉，时间长了损伤电池自身的密封结构。

铜排安装还有一个容易被忽略的细节：铜排和极柱的接触面需要清理干净，氧化层或脏污都会导致接触电阻增大。安装前**用细砂纸打磨接触面，再涂一薄层导电脂以防氧化。

二、软电缆的优势和短板

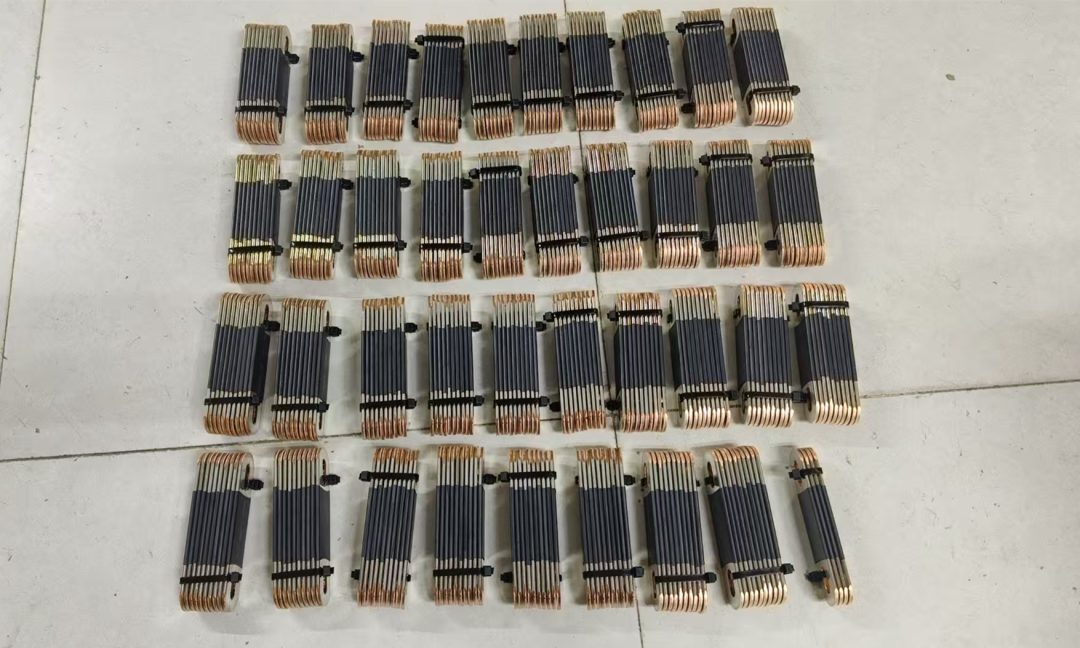

软电缆用的是多股细铜丝绞合线，外面套绝缘护套，两端压接铜鼻子，通过螺栓固定在电池极柱上。它是蓄电池柜里最常见的一种连接方式。

它**的好处是柔性好。软电缆能吸收极柱间的尺寸公差，安装时弯折自如，不会对极柱产生额外拉力。特别是电池柜里空间局促、安装位置别扭的地方，用软电缆比铜排要灵活得多。另外软电缆有绝缘护套，除非外皮破损或老化开裂，否则不容易发生意外的短路碰壳。

软电缆的短板正好和铜排反过来。多股铜丝绞合线的表面积远不如铜排大，散热能力差一些。在大电流持续放电时，电缆内部的热量不容易散发出去，长期高温运行会加速绝缘层老化变脆。但这个问题在实际应用中往往被夸大了，只要电缆规格选得合理、接线端子压接可靠，正常的UPS放电电流产生的温升完全在安全范围以内，远不至于烧坏。

压接质量才是软电缆真正的薄弱点。很多发热问题并不是电缆本身不行，而是铜鼻子没压好。压接不够紧，铜丝和铜鼻子之间只是“搭”在一起而不是紧密咬合，接触电阻一大，电流一过就发热。压接模具选用不当的话会挤压变形；而压接到位、拉力测试合格的线缆，后期用测温枪扫几遍都不用担心。

三、到底该怎么选？

理清了铜排和软电缆各自的优劣，选型判断就很清楚了。

大容量电池组，持续大电流放电的场景，比如大型数据中心上百安甚至是几百安的持续放电电流，铜排的散热优势就真正能体现出来。这种情况下用铜排能有效降低连接回路的内阻和温升。但施工时必须留好伸缩补偿措施，比如在铜排中间弯一个缓冲弧度，别把螺栓拧死之后靠铜排自身去硬扛冷热应力。

小到中型功率的UPS电池组，或者柜内安装位置紧张、需要弯折走线的地方，软电缆是主流选择。施工方便、对极柱无应力、后期维护更换也简单。只要线缆规格选对了、铜鼻子压接合格、螺栓按规范扭矩拧紧，软电缆足够应对这些场景。

还有两个特殊场景值得单独说一下。一个是户外或半户外机柜，昼夜温差大、冷热循环频繁，铜排硬连接的应力疲劳问题更突出，软电缆的柔性优势在这种情况下更明显。另一个是老旧电池组更换，旧电池极柱可能有轻微变形或位置偏移，铜排的孔距很难对得上，硬装容易损伤极柱，这时候直接用软电缆更省心得多。

用什么连接方式，关键看现场条件和安装工艺，而不是哪种“更高端”。铜排和软电缆本身没有绝对的好坏之分，选型的时候先想清楚自己的电池柜里到底更需要硬连接的散热，还是软连接的灵活。

还是那句话，这世上从来没有**的产品，只有最适合你的那一个，最适合的也就是**的。我只是把两者的优劣分享一下，如果拿不准自己机房的电池组该用铜排还是软电缆，或者想确认现有的连接方式是否存在隐患，可以把现场照片和负载电流发过来，这边帮你参考一下。
