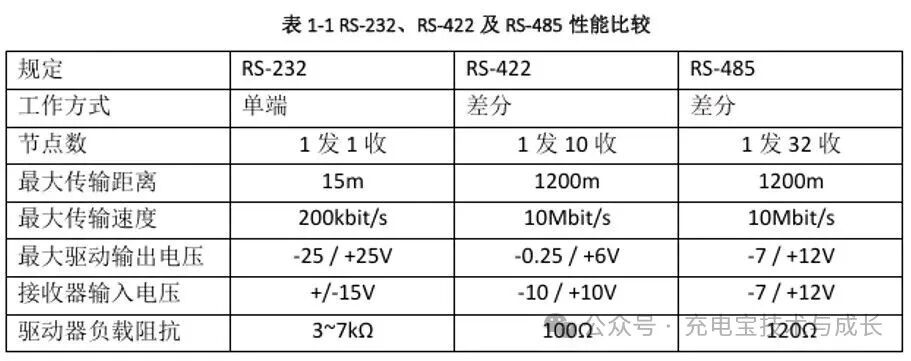

RS485不是通信协议，而是一种接口标准，它还有2个兄弟：RS232和RS422。

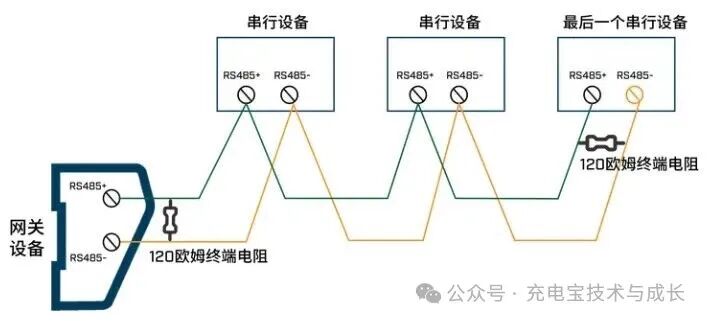

     485接口正确的接线方法是手拉手菊花链式接法，如果通信距离较远（比如超过100米），应该在网络的起始端和末尾端各并接一个120Ω的电阻，以减少信号在两端的反射。正常来说，超过100米，就要考虑增加终端电阻，超过1000米，就要考虑增加RS485总线中继器。

    一条RS485总线上可以挂载多少个RS485设备？具体的数量由RS485转换器的负载能力决定，正常来说，RS485芯片的负载能力有三个级别，这三个级别依次可以挂载32台、128台和256台。通常，我们使用的RS485转换器负载能力是32台。

     ModbusRTU是应用层一种通信协议，RS485是物理层的一种接口标准。我们常说的ModbusRTU通信，通常是指基于RS485，但是ModbusRTU协议也可以基于RS232/RS422，甚至可以基于以太网TCP/UDP。同时，RS485也不是ModbusRTU的专属，任何协议都可以基于RS485传输，至于能不能实现一主多从，要看协议层面有没有设计设备地址。一主多从的实现有两个条件，**是物理层支持，第二是应用层支持，两者缺一不可。比如，我们物理层使用RS232，即使应用层使用ModbusRTU协议，也无法实现一主多从。（RS232是一发一收工作模式）

      通信速度主要受到两个因素的影响：数据量大小和硬件层的速度。数据量大小指的是需要传输的数据多少，而硬件层的速度则跟通信设备和网络基础息息相关。硬件层的速度与波特率及通信距离都有关系，因为一主多从轮询机制必然会带来通信效率的降低。

      通信协议有三种类型：一种是标准协议，比如Modbus协议等。一种是品牌协议，比如西门子S7、三菱MC协议等。还有一种是自定义协议。ModbusRTU的通用报文格式如下：

【1】从站地址：这个报文发送给谁或来自于谁。

【2】功能码：要干什么，读/写/线圈/寄存器。

【3】数据部分：配合功能码提供对应的参数。

【4】校验部分：保证报文的正确性和完整性。

                    读取输出线圈

【1】从站地址：0x01表示读取1号从站的数据。
【2】功能码：0x01表示读取的是输出线圈存储区。
【3】起始地址：十六进制0x00 0x13对应十进制为19，表示从19号线圈开始读取，这个19对应的Modbus地址为00020。 （注：Modbus地址是“偏移+1”的编号规则，十六进制0x13（十进制19）是线圈的“实际偏移地址”，Modbus地址需在偏移基础上加1，即19+1=20，对应线圈地址00020（线圈地址通常以000xx格式表示）。
a. 地址类型区分：Modbus中线圈（离散输出）的地址范围默认以“00001”为起始（而非0），这里的“00001”对应实际偏移地址0（十六进制0x00）。
b. 换算逻辑：实际偏移地址（十进制N）→ Modbus线圈地址 = N + 1。这里N=19（0x13），所以19+1=20，格式化为5位就是00020。）
【4】线圈数量：十六进制0x00 0x1B对应十进制的27，表示读取线圈数量为27。
【5】CRC校验：0x8D 0x4C是对前面所有数据进行CRC校验后的结果。
      主站发送这段报文是想要读取1号从站输出线圈存储区，Modbus地址从 00020-00046，共27个线圈的状态值。当1号从站收到这段报文后，知道了主站的意图，便会响应，响应报文如下：

【2】功能码：0x01表示响应的是0x01功能码报文。
【3】字节计数：0x04表示返回的数据共有4个字节。
【4】字节1至字节4：返回的具体数据分别为0xCD、0x6B、0xB2、0x05，这4个字节对 应32个线圈值，前面的27个线圈值即对应00020-00046的值。
【5】CRC校验：0x00 0x02是对前面所有数据进行CRC校验后的结果。主站收到响应报文便获取到了自己要的数据，具体对应关系如下：
0xCD=1100 1101 对应 00027-00020
0x6B=0110 1011 对应 00035-00028
0xB2=1011 0010 对应 00043-00036
0x05=0000 0101 对应 00051-00044
【解释：将字节   0xCD（11001101）   转换为 Modbus 地址，核心是先明确 Modbus 地址类型（位地址/寄存器地址），再按“字节与地址的映射规则”换算——Modbus 无通用“字节直接转地址”标准，关键看设备定义的“起始基准+地址类型”。
最常见场景：转换为 Modbus 位地址（离散输入/线圈，1 位=1 个地址）
Modbus 中 1 字节=8 个二进制位，每个位对应 1 个“位地址”（如离散输入 1xxx 区、线圈 0xxx 区），换算分 3 步：
a. 确定字节的“基础地址”
假设设备定义：该字节对应的 起始位地址基准 为 N（需查设备手册，比如常见基准 20、100 等），且 1 字节占 8 个连续位地址。
b. 按位分配地址
字节   0xCD=11001101   包含 8 位（位 0~位 7），对应地址为：
位 0→N、位 1→N+1、位 2→N+2、位 3→N+3、位 4→N+4、位 5→N+5、位 6→N+6、位 7→N+7
例：若 N=20，则 8 个位地址为 20~27（即你之前看到的“00020-00027”，逆序写为 27-20 是标注习惯）。
c. 补充地址区前缀
离散输入（只读）加前缀 1→10020~10027；线圈（可读写）加前缀 0→00020~00027（设备常省略前缀，直接写 00020~00027）。】
     至此，就完成了一次Modbus通信交互。
