一、安装顺序如下：

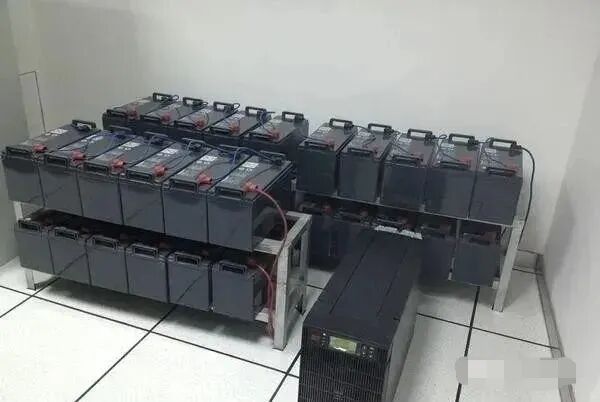

1、   到现场先确定UPS、电池柜的安装位置。

2、安装电池连接线。

A、确定电池开关所在的位置，确定电池在电池柜中的正负极方向，安装好电池柜上的空气开关和接线端子。

B、开始电池线的连接、将电池的正极连接到空气开关上。

C、从下一层到上一层的电池线要用胶布包好，防止意外碰到短路，检查螺栓的拧紧情况。

D、最后留出的正负极分清楚，防止接错，正极从空气开关上接至连接端子，负极直接从电池的负极接线柱接至接线端子上。

E、查看电池柜里有没有无关的东西。

F、从电池柜将电池线连接到主机之前，用万用表测量电池的电压为103.36V，并检查正负极出线有没有接反。

如果有电池盒，将电池串起来，并根据需要连接到主机。

二、多节电池接线：

8节电池接线

16只电池接线

这是目前比较高、大、上的模式，费用比较大，先看结构：

优点：
任一台UPS故障停机后，负载都可以由剩余UPS承担；
正常工作时，负载由所有UPS分担，负载率低；
设置独立STS静态切换开关，并设有STS的维修旁路便于维护，STS故障的可靠性有所提高，降低风险点；
负载也可分散配置，降低风险系数。

缺点：
增设设备较多，2台UPS、2台STS、市电配电柜1台，需要占地面积较大,投资额较大

这是目前最常用的模式，虽然成本不低，但是可靠性对得起这个价格，所有是最最常用的并机方式，如果您还想再节省一些费用，那就采用2+1并机方式：三台UPS并机，任何一台故障，都不会影响正常的供电。

下面是1+1并机的原理图：

优点：
任一台UPS故障停机后，负载都可以由剩余UPS承担；
正常工作时，负载由所有UPS分担，负载率低；
市电停止时，电池续航时间为所有电池组的累加时间。

缺点：
技术要求高、调试复杂，要求并机UPS的品牌、型号、规格完全一致；
对各台UPS的输出同步性要求高，一旦不同步产生环流，有可能导致短路故障

旁路式UPS冗余模式属于热备模式，即：在同一时刻只用一台UPS为负载提供电力，另一台等着，一旦运行着的主UPS故障，等待的UPS立即接管负载。原理如下：

优点：
易实现后期改造，不同品牌、不同容量UPS都可组建；
可分开维保，且保证维保时负载仍受UPS保护；
运行效率高于串联式UPS；
市电停止时，电池续航时间为两组电池组的累加时间。

缺点：
UPS1的静态旁路开关为系统瓶颈，一旦故障可能导致负载断电；
UPS2长期空载运行，效率低；且电池组长期得不到放电，寿命下降。

前面列举了并机冗余模式，最后看看UPS单机的原理：

优点：
系统构架简单，控制逻辑易实现，造价低。

缺点：
静态旁路开关为系统瓶颈，一旦故障可能导致负载断电；
整机故障需更换时需要停电（可通过增加外部旁路解决）；
维保时切换到旁路市电供电，负载不受保护。

小结

方式4中，单机最简单实用，并机方式最常用的是2，实际应用中也有用到3，如果对ups的要求比较高，可以考虑用1的方式。
