经典案例：动环改造与第三方微模块集成

2023-10-18

2023年8月初，施耐德电气为某冶金建筑行业提供的机房动环管理运维平台正式交付。项目完美衔接华为微模块动环系统。集中统一管理。更好的运营与维护，由山东嘉晨建筑科技有限公司（简称“嘉晨科技”）销售及实施。项目交付后，使得用户达到更快的速度，更低的成本和更高的性能，助力企业数字化转型。

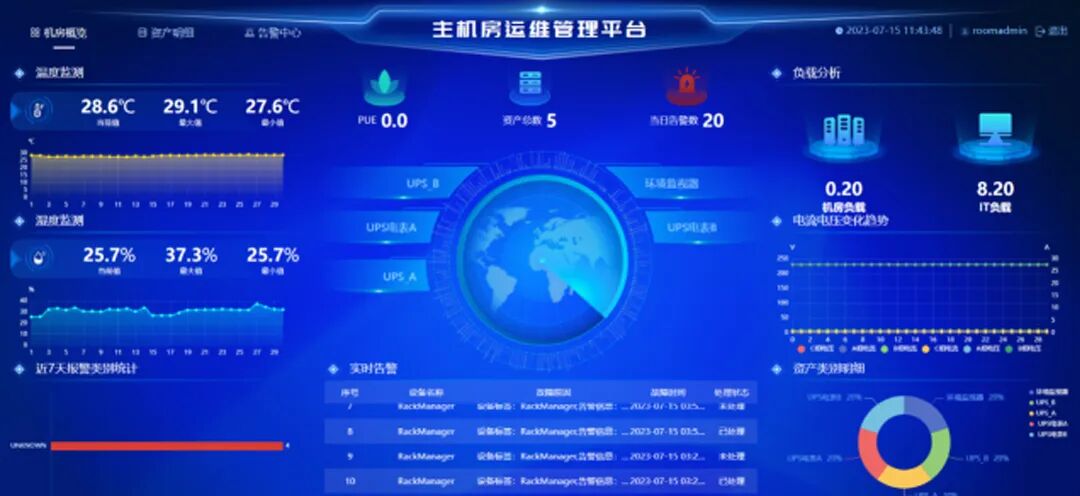

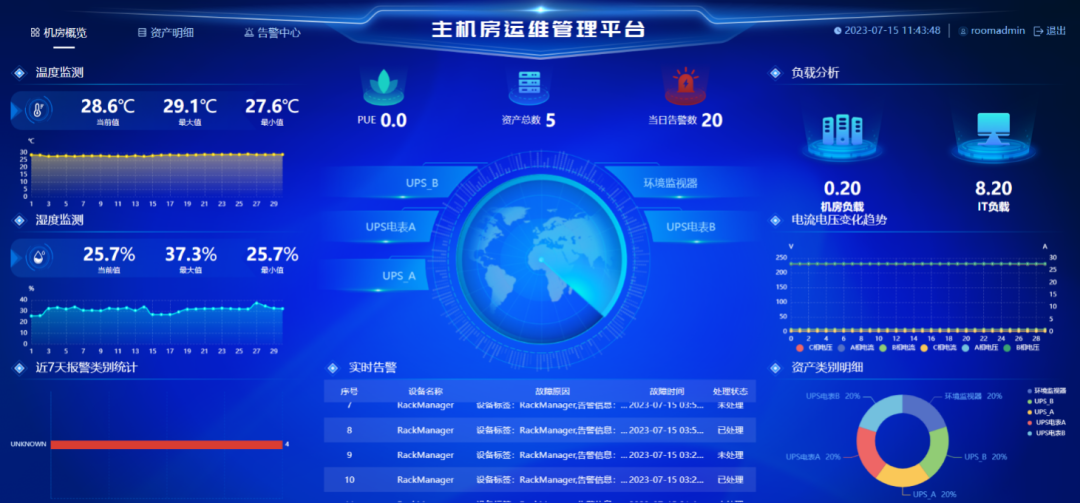

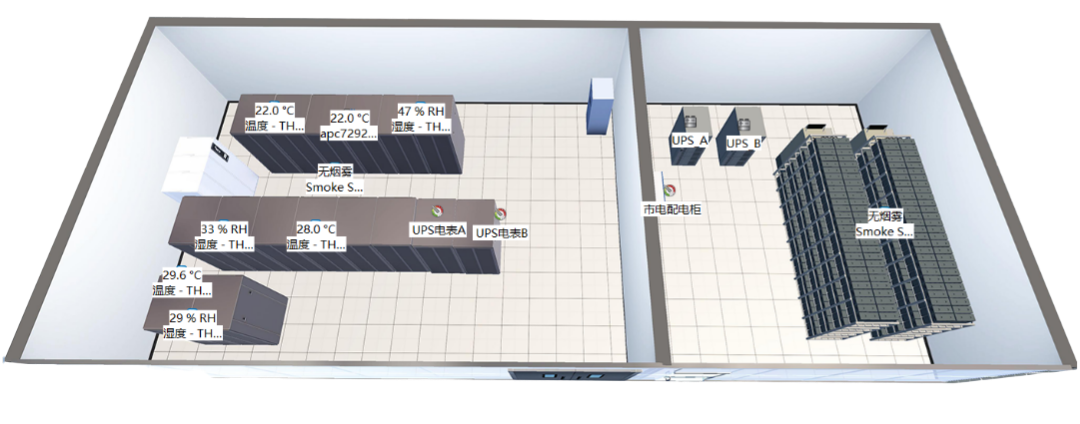

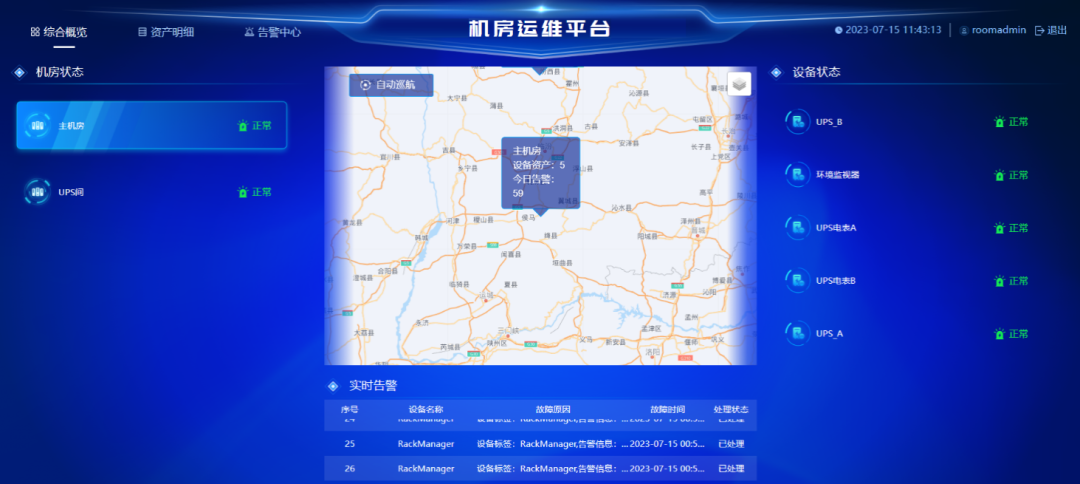

基于施耐德数据中心运维管理专家 (AP9465)的基础之上，嘉晨科技采用自主研发的Demo综合展示，既确保了系统的稳定运行，又完美展现了客户的关心数据，确保精准定位，快速处理、降低风险、提升收益。

动环监控系统概述

通过施耐德电气动环监控方案完美的替代华为系统，实现了对机房重要设备的实时监控，包括机房温湿度、烟感、漏水、消防、摄像头、蓄电池、空调、配电柜、UPS等所有设备的监控和管理。通过短信、电话、声光等报警方式及时通知机房管理人员，为客户机房安全性、精准化提供的有利的保障。

项目背景

因目前用户的动环系统处于瘫痪状态，机房整体处于一个“失联”的程度，需要每天安排人员进入机房巡检。耗时耗力。了解客户痛点，我司根据客户痛点进行专项定制化方案。

此项目设备包括（AP9465、JC-AP、JC-DCIM、NBRK0250、NBES0308、AP9335TH、EGX150、NBES0304等）

项目介绍

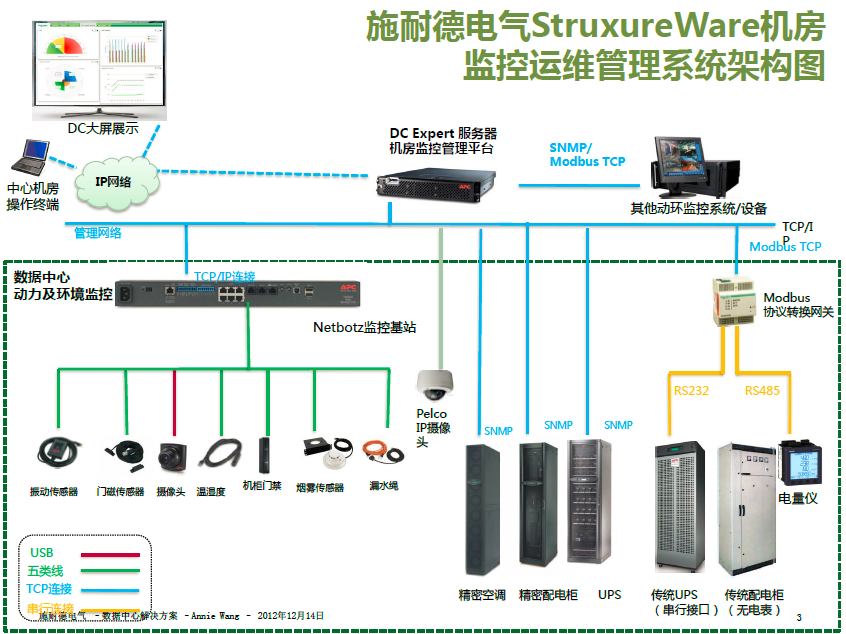

1.互联互通的设备：在UPS、空调等设备安装网络管理SNMP卡，网卡网络配置简单快捷，连接网线到交换机；对于电表等串口设备，配置Modbus网关，汇总接入到交换机，合理配置网络资源，提升网络利用效率。

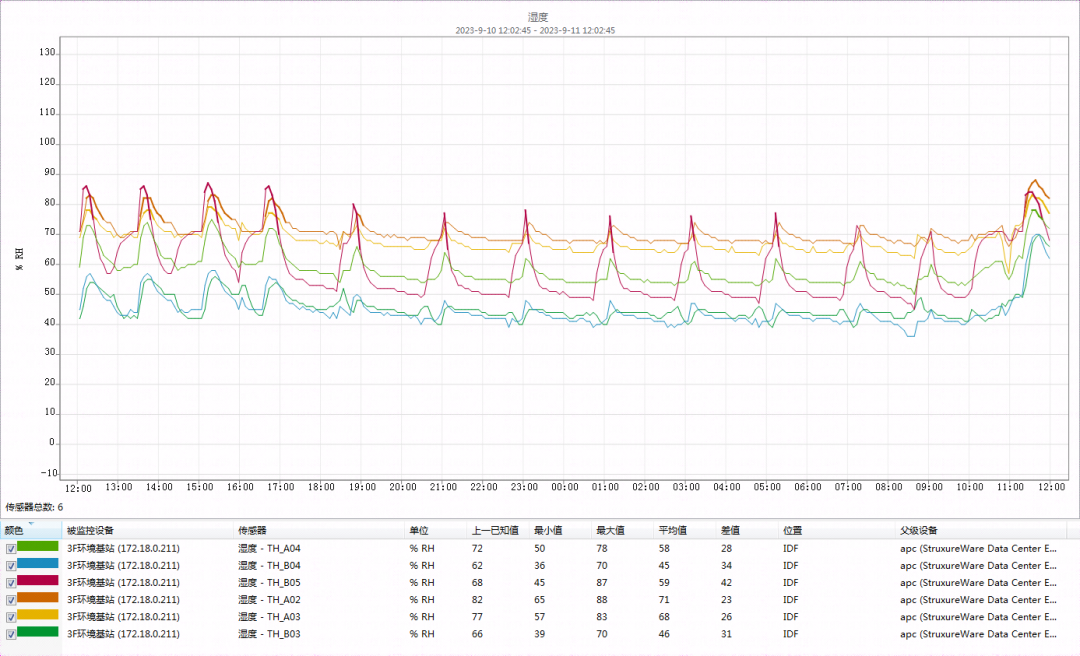

2.全面监控环境：安装施耐德电气Netbotz环境基站，全面监控物理环境。Netbotz环境基站集温湿度、烟雾、漏水等环境监控和门磁、机柜门禁、视频等安防监控与一体，功能强大全面；即插即用，安装方式极简；兼容性强，线缆可直接通过普通超五/六类网线延长，支持Zigbee无线传感器，在极其复杂的环境下也不必担心部署问题；同时支持网络SNMP，极大简化调试步骤，仅用几分钟连接交换机，完成网络配置，即可实现网络数据交互。

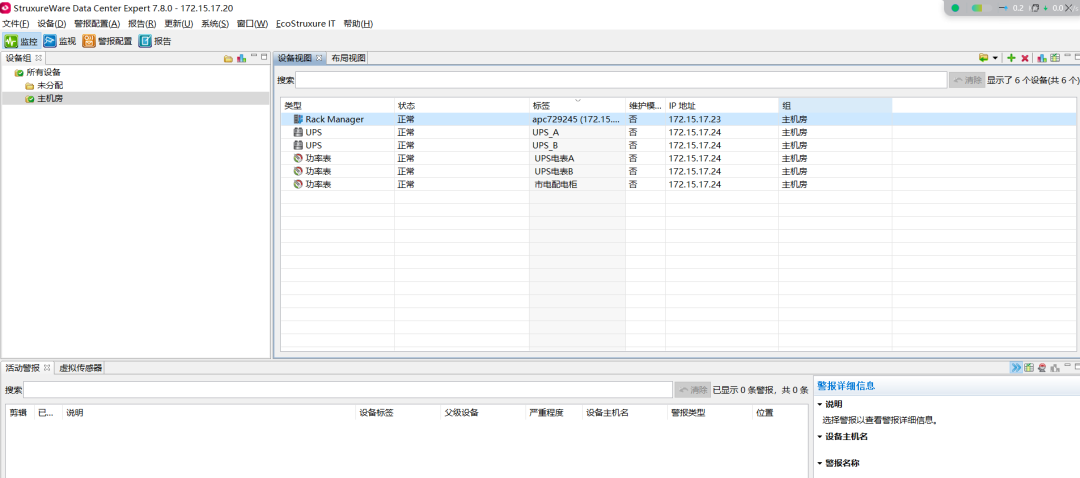

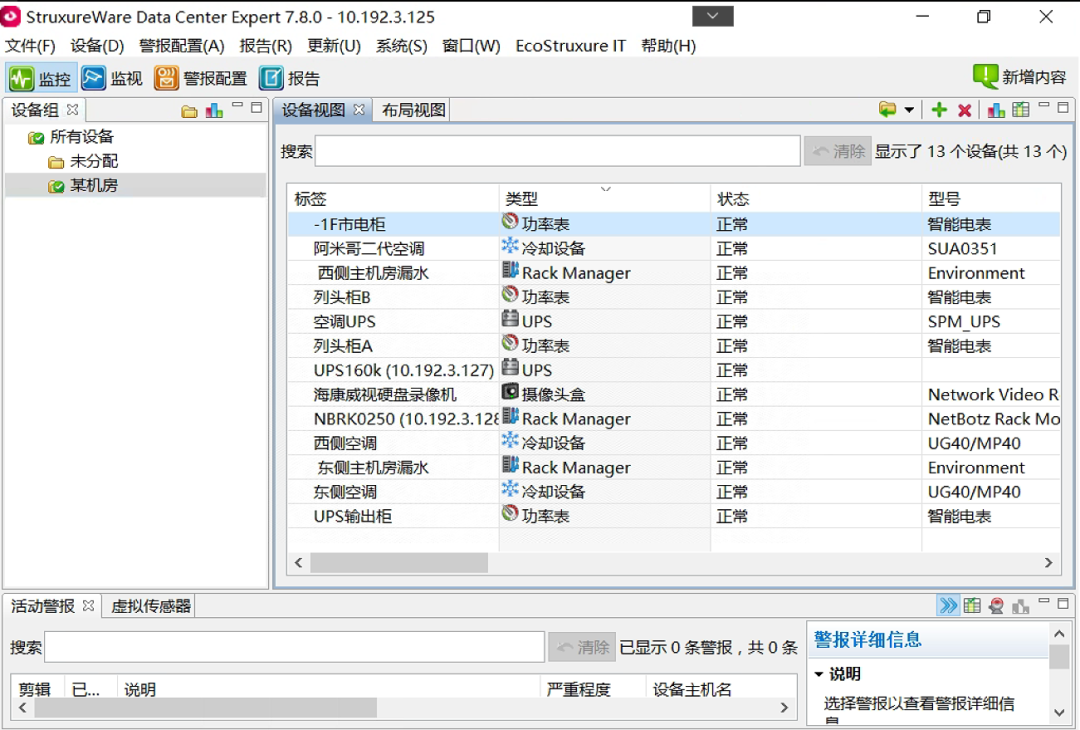

3.集中智能管理：在监控中心部署施耐德电气数据中心专家DCE，通过网络实现各网点的集中监控。DCE部署快捷，在现场添加需监测的设备IP地址、批量配置阈值、设置通知策略后，仅需几分钟即完成大部分的系统配置工作。部署后，凡连接至企业网络的银行网点的UPS、空调、Netbotz环境主机，均将接入到监控中心的DCE，届时所有阈值设置、警报策略通知、报表等可通过银行集中监控中心DCE来统一完成。其他网点无需专门配置专业技术人员，极大降低人力成本。

同时，DCE采用网络SNMP通讯方式，设备主动上传SNMP trap，实现设备警报的实时上传，避免部分轮询模式的动环系统导致的警报误报、漏报情况发生。

4. 无惧突发状况：施耐德电气动环监控解决方案也将后续运维的突发情况考虑至解决方案中，如突发故障报警，施耐德电气专家将快速响应，针对设备故障提供专业的操作建议、录入工具，帮助IT机房管理人员解决突发状况、快速建立知识库，恢复机房正常运行。让IT人员将不再因为各种警报手忙脚乱，保障工作效率和业务安全。

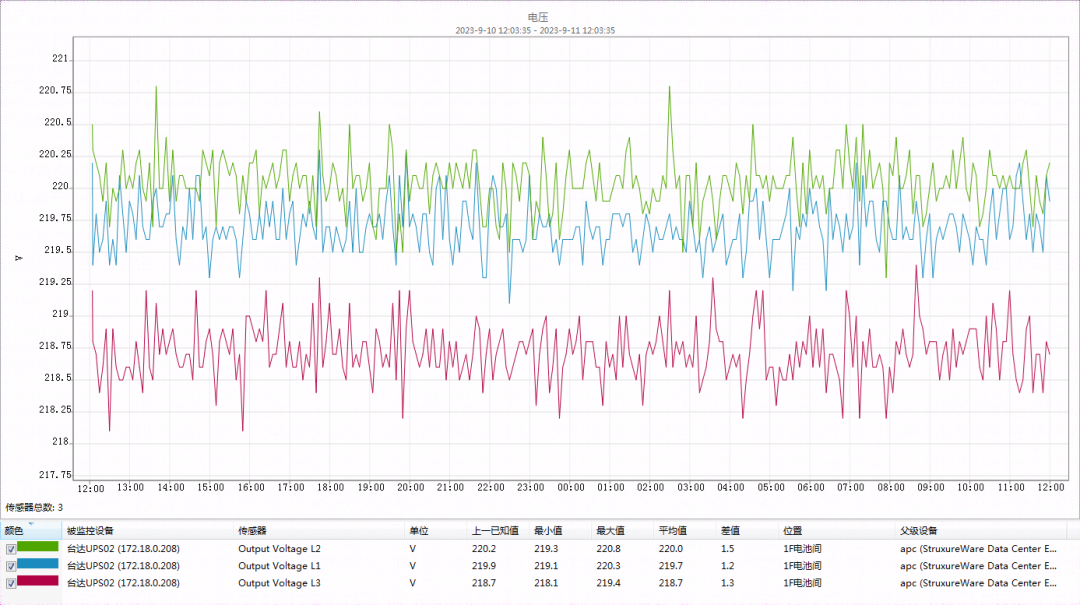

项目成果
